Pada sore ini Aku kebetulan mendapat Projek Pekerjaan troubleshooting perangkat ZTE untuk provider terkemuka saat ini. masalah kali kebetulan seputar power monitoring nya suka sering error dan beberapa tidak berfungsi.
Untuk memahami Dry Contact Zte H002-V9200 ini kita terlebih dahulu harus memahami cara kerja sensor danpemicunya apa aja di bawah aku cantumkan tabel koneksi dan nama nama port untuk bisa di pelajari, jika kita memahami tabel berikut diharapkan pekerjaan merapihkan dan memasang alarm ini akan mudah, berikut sudah aku permudah dan sangat mudah dipahami silahkan kalian cek dan baca baca.
Dry Contact Zte H002-V9200

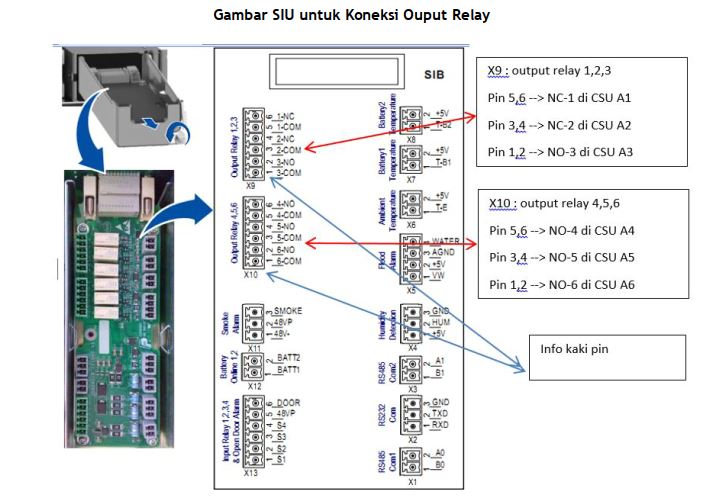

1.fumsi SIU Controler
Siu dan Sib mungkin kalian bisa LIhat pada gambar untuk kepanjangan dari apa Singkatan siu atau sib ini padaa saat ini di tulis penulis lupa lagi,,he he he maklum terlalu pintar.
didalam rak rectifier terdapat satu controler ini untuk mengatur output relay sensor dari power system rectifier.
perhatikan dengan baik posisi relay dan pin nya agar tidak terbalik pas proses pemasangan ya.

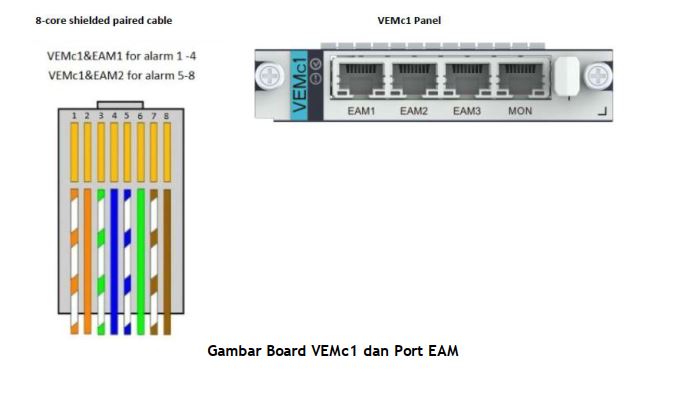

2.Alokasi Port pada perangkat bbu V 9200
dibawah digambarkan posisi port dan wiring diagram untuk kabel nanti yang akan kalian pasang, EAM1 DAN EAM2 Khusus untuk sesnor monitoring 8 alarm utama pada system bts dari power system sampai temperatur ruangan
catatanyang dipakaihanya port EAM1 DAN EAM2 ya teman teman

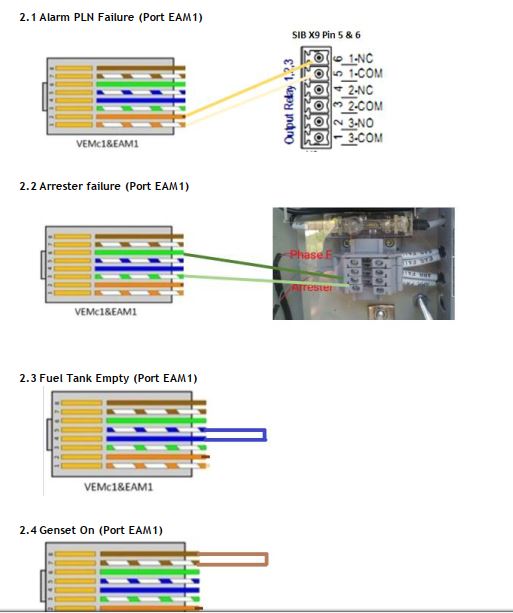

3.Pemasangan Kabel alarm Dry Contact Zte H002-V9200

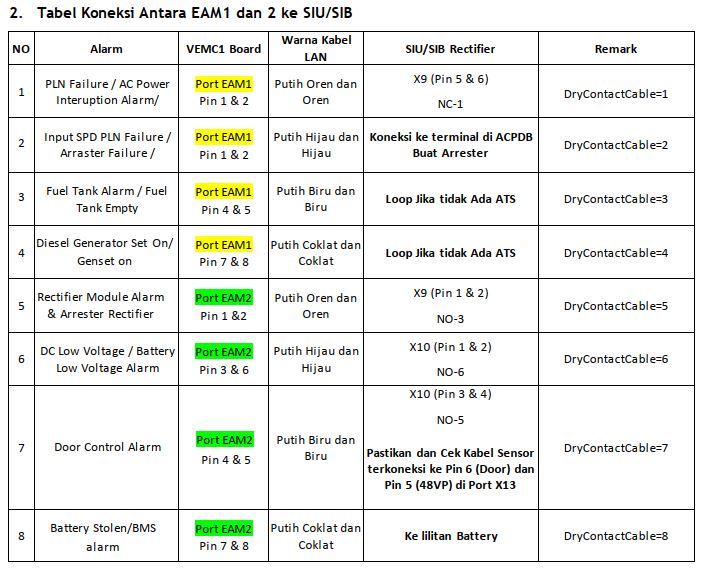

DIbawah ini di tampilkan dari sisi port rg 45 dari port sensor pusat dan koneksi tujuan pada external panel alarm atau sbagian juga bisa langsung ke ACPDB terminal untuk sensor Arester dan Alarm PLN off.

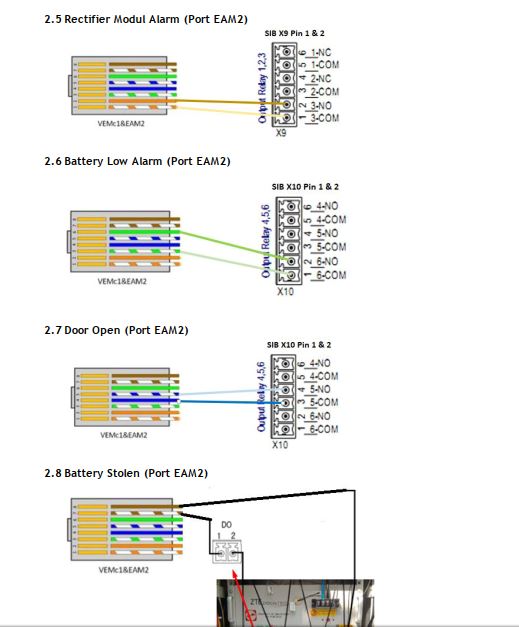

perhatikan pin dan warna kabel serta port tujuan EAM 1 atau EAM2 nya. untuk port alarm fuel empty dan genset on apabila di lokasi tidak terdapat genset kalian bisa loop saja dan biarkan kabelnya tergulung dibawah batre 2 gulungan kecil
4.Pengaturan Output Relay pada CSU

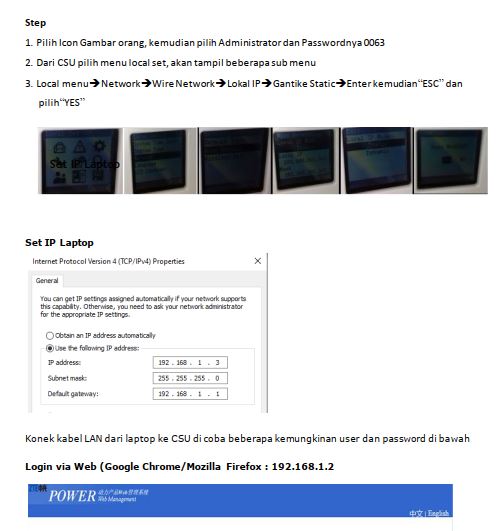

untuk mengatur kinerja relay dalam rectifier kalian perlu login ke mini controler yang ada pada rak rectifier, yang disini disebut CSU.
CSU ini berfungsi mengatur relay mana saja yang akan dipakai dan mana saja yang akan di atur statis tanpa response, untuk mengurangi hal hal perbedaan muncul nya alarm dengan actual insidenya
sebagi contoh apabila terjadi pasokan listrik mati, otomatis sinya akan mengaktifkan AC power cut alarm, untuk meneruskan laporan alarm ini csu akan mememrintahkan salah satu sensor untuk membuka, dan alarm kmudian muncul
berhubung banyak relay relay yang berfungsi di dalam rak rectifier kita harus mematikan relay relay yang tidak terpakai untuk mengurangi system salah memangil relay, supaya tidak terjadi alarm yang muncul tidak akan sama dengan kejadian actual pada rak rectifier.

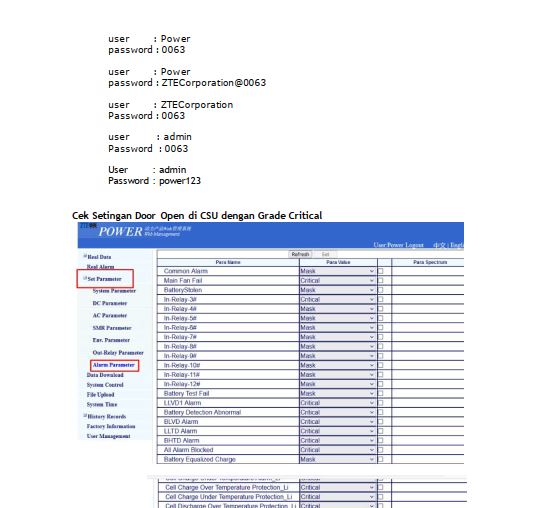

untuk pengaturan dan caralogin dan juga user password yang dipakai tercantum pada gambar.
5.Penutup
Demikian catatan ini aku buat untuk sebagai catatan pribadi juga apabila ada pekerjaan mendatang yang sama dan untuk berbagi bersama teman juga yang kemungkinan satu profesi dengan dengan penulis.
berdasarkan tulisan ini di terbitkan system inimasih dipakai untuk system perangkat perangkat 5G yang akan mendatang launching.
Semoga bermanfaat bagi teman teman engineer Telecom di seluruh wilayah untuk bahan panduan pekerjaan juga sangat cocok, sudah penulis lakukan dan terapkan di semua Bts yang berperangkat sama.
Selamat Berkarya teman teman..
